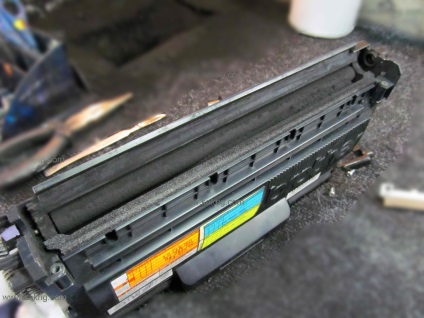

Инструкция по заправке картриджа Brother TN-2080, для аппаратов Brother HL-2130 / DCP-7055.

Все расходные материалы для заправки данного картриджа вы можете приобрести у нас.

На стартовом картридже отсутствует механизм сброса счетчика тонера. Для того, чтобы картридж работал, необходимо заменить крышку и установить шестерню сброса.

Удалите пробку и тщательно вычистите остатки тонера из картриджа специальным пылесосом.

Выкрутите 2 винта и снимите направляющие.

Проверните меньшую направляющую, чтобы отщелкнуть крепление.

Отщелкните 2 защелки крепления вала переноса и снимите его.

С другой стороны открутите 2 винта и снимите боковину.

На стартовом картридже отсутствует шестерня сброса и специальная пружина.

На покупных картриджах они выглядят так.

Снимите держатель вала переноса, отщелкнув защелку с внутренней стороны.

Снимите стопорное кольцо.

Теперь снимите все шестерни и специальную пружину.

Со стороны шестрней нажмите на выступ фиксатора вала переноса и проверните его.

Снимите вал переноса.

Открутите 2 винта и снимите лезвие подбора.

С помощью специального пылесоса удалите остатки тонера с ролика подмеса и поролоновых прокладок.

Если войлочные прокладки вала переноса плотно слежались, вспушьте их тонкой отверткой.

Аккуратно протрите лезвие подбора сухой чистой тканью и установите его, закрепив двумя винтами.

Протрите вал переноса сухой чистой тканью и установите его так, чтобы фиксатор находился со стороны шестерней и был в вертикальном положении. Проверните фиксатор в сторону лезвия подбора, чтобы он встал в свой паз.

Установите крепление вала переноса со стороны пробки и убедитесь, что защелка встала на свое место.

Очистите шестерни от старой смазки и нанесите на них новую литиевую смазку. Установите шестерню вала переноса и оденьте стопорное кольцо. Затем установите остальные шестерни в указанном порядке. Убедитесь, что шестерни правильно вращаются.

Установите держатель вала перноса.

Установите специальную пружину в указанное положение.

Приведите шестерню с указателем в указанное положение.

Установите шестерню сброса в правильном положении.

В стартовом положении шестерни не сцеплены, это происходит после установки картриджа в принтер.

Установите боковину и зафиксируйте ее двумя винтами. Убедитесь, что шестерня сброса установлена в правильном положении.

С другой стороны картриджа установите направляющие на свои места.

Проверните меньшую направляющую, чтобы защелкнуть крепление и зафиксируйте их винтами.

Засыпьте тонер в бункер. Для TN-2080 необходиимо 50 грамм.

Установите пробку на место и очистите картридж от тонерной пыли.

Оденьте защитную крышку.

Ваш картридж готов к работе.
