Калина 2 установка магнитолы своими руками

Калина 2 установка магнитолы своими руками

08.09.2014Рубрика: Электрооборудование Лада Калина 2Автор: admin

Как подключить усилитель и сабвуфер к магнитоле Калина 2

Штатные магнитолы Лада Калина 2 поколения постепенно дополняются новыми возможностями, которые давно уже облюбовали иномарки, например, сенсорный экран, навигация, воспроизведение видео файлов и т.д. Здесь мы постараемся подробно рассказать как подключить усилитель и сабвуфер к магнитоле Калины 2.

Общий план подключения.

1. Протягиваем красный провод до усилителя от аккумулятора. Рядом с аккумулятором подключаем предохранитель (пред-колбу).

2. Подключаем минус, «массу» (чёрный провод) на кузов и на усилитель.

3. Сабвуфер и динамики подключаем к усилителю.

4. Снимаем приборную консоль (где установленна магнитола). Затем снимаем магнитолу.

5. Протягиваем и подключаем акустические провода от усилителя к магнитоле с помощью разъема mini-ISO. (Штатные провода не пойдут)

Подробней про четвертый и пятый пункт.

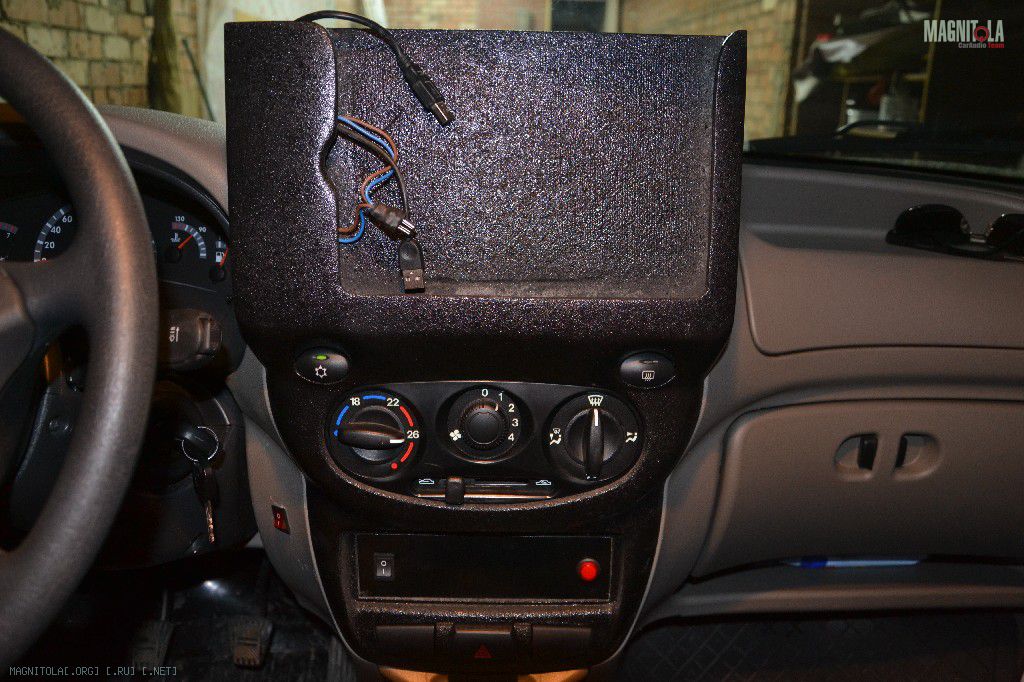

Первым делом необходимо снять нижнею часть, где расположена система управления климата, желательно использовать «пластиковую карточку». После ее снятия мы увидим 2 шурупа которые держат консоль, откручиваем их снимаем приборную консоль, можно слегка потянуть за козырек дисплея, магнитола так же закреплена на два самореза с двух сторон. Доступ к задней части ммс открыт.

Как подключить усилитель и сабвуфер к магнитоле Калина 2Как подключить усилитель и сабвуфер к магнитоле Калина 2

Подключение проводов к магнитоле.

Нам понадобится переходник mini iso. Синий и зеленые штекера на своих местах, их не трогаем, рядом в желтую ячейку подсоединяем переходник mini iso.

Как подключить усилитель и сабвуфер к магнитоле Калина 2Как подключить усилитель и сабвуфер к магнитоле Калина 2Как подключить усилитель и сабвуфер к магнитоле Калина 2Как подключить усилитель и сабвуфер к магнитоле Калина 2

Силовой кабель на плюс к акб с предохранителем.

Как подключить усилитель и сабвуфер к магнитоле Калина 2

Рядом с аккумулятором подключаем предохранитель (пред-колбу).

Как подключить усилитель и сабвуфер к магнитоле Калина 2

Напомню, что предыдущая статья была про установку дополнительного освещения в багажник Лада Калина 2, которая будет очень кстате в темное время суток.

Аккуратно в обратном порядке складываем и собираем, старайтесь не затронуть остальные провода которые функционируют с дисплеем и не забудьте подсоединить обратно датчик света и аварийную сигнализацию с внутренней стороны консоли, если Вы их отсоединяли для удобства доступа. Подключение усилителя и сабвуфера к магнитоле Лада Калина 2 своими руками успешно завершено. Наслаждайтесь!
