Современная рыбалка предполагает использование множества различных техник, оборудования. Эхолот появился на рынке специализированной продукции относительно недавно. Сегодня его может приобрести практически каждый. Этот прибор предназначен для определения рельефа дна, глубины водоема, наличия рыбы. Это открывает перед рыбаками новые возможности в процессе ловли.

Многих любителей представленного вида отдыха интересует, как сделать крепление датчика эхолота своими руками. Об этой методике пойдет речь в статье.

Общие сведения

Крепление датчика эхолота к лодке может быть выполнено своими руками. Следует отметить, что представленный прибор применяется рыбаками уже более трех десятков лет. За это время конфигурация и возможности техники значительно улучшились. В комплект поставки входит крепление для датчика эхолота. Однако здесь стоит учесть один нюанс.Крепление датчика эхолота

Крепление, которое поставляет производитель оборудования, позволит смонтировать датчик (трансдьюсер) один раз. Переставить его на другую лодку будет нельзя. Также стационарное крепление не устраивает владельцев надувных лодок из ПВХ. Поэтому многие владельцы этого оборудования начинают искать выход из положения.

В продаже представлены съемные крепления, позволяющие легко отстегнуть датчик эхолота от плавательного средства. Однако многие рыбаки стремятся сэкономить. В этом случае такое крепление можно создать самостоятельно. Это приспособление позволит в любой момент снять трансдьюсер, установить его на другую лодку или благополучно транспортировать оборудование домой.

Основные принципы крепления

Следует создать крепление датчика эхолота на транец лодки. Именно на эту часть плавательного средства чаще всего монтируется трансдьюсер. Транцем называется кормовой плоский срез плавательного средства. Сюда монтируют подвесные моторы. Транцевые доски могут отличаться рядом характеристик. Это необходимо учесть перед проведением монтажа.Крепление датчика эхолота к лодке

Транец может быть подвесным и стационарным. Второй вариант встречается чаще. Такой транец может устанавливаться на катерах или лодках с жестким корпусом. Также ряд моделей плавательных средств из ПВХ имеет подобный тип кормового среза. Если же лодка небольшая, у нее может быть предусмотрен подвесной транец.

Именно эта часть лодки является наиболее удобным участком для монтажа кронштейна для датчика эхолота. Транец расположен в непосредственной близости от воды. Сюда устанавливается стационарное крепление для трансдьюсера. Съемные кронштейны также рекомендуется монтировать именно на транцевую доску.

Варианты крепления

Крепление датчика эхолота на транец может быть выполнено двумя способами. В первом случае оборудование устанавливается при помощи заводского кронштейна. Следует отметить, что в комплект поставки эхолота он чаще всего не входит. Крепление, которое предусматривает производитель, предназначено для основного блока прибора.Крепление датчика эхолота на транец

При выборе заводского кронштейна в рыболовном магазине необходимо учесть особенности конструкции лодки, места монтажа. В этом случае необходимо купить металлический держатель. Он чаще всего выполнен из нержавеющей стали. Материал должен быть хорошо обработан. В противном случае он быстро разрушается под воздействием воды.

Вторым вариантом при установке трансдьюсера является создание кронштейна своими руками. В этом случае владелец плавательного средства может учесть особенности своей лодки. Датчик в этом случае будет установлен на подходящем участке. Самодельные крепления позволят сэкономить на покупке заводского кронштейна.

Простой кронштейн заводского производства

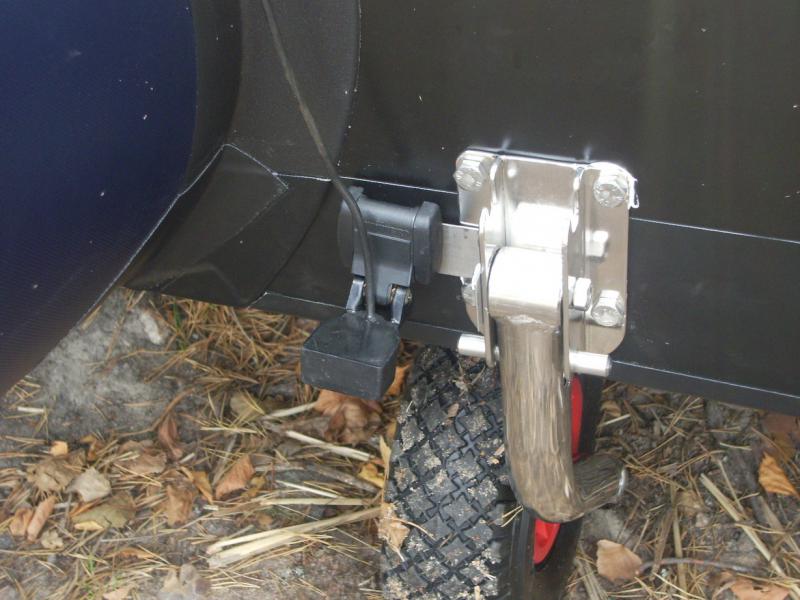

При развитии электроники для рыбалки появилось универсальное крепление датчика эхолота. Оно представляет собой кронштейн, который устанавливается на лодку при помощи саморезов. Болт с гайкой удерживают трансдьюсер. Это достаточно неудобное приспособление.Крепление датчика эхолота универсальное

При использовании стационарного универсального кронштейна приходится сверлить отверстия непосредственно в транцевой доске. Если потребуется установить иной держатель датчика, потребуется сверлить отверстия в других местах. Датчик в этом случае нужно постоянно монтировать и демонтировать. В противном случае его можно повредить при транспортировке.

Поэтому универсальное крепление постоянно совершенствуется. Сегодня на рынке специальной продукции для рыбной ловли представлены более совершенные конструкции. Чаще всего в этих целях используется струбцина, которая имеет телескопическую конструкцию.

Покупные популярные крепления

Крепление датчика эхолота на ПВХ-лодку может быть выполнено при помощи покупного алюминиевого кронштейна типа ТК-550. Этот прибор является универсальным. Он подходит для любых конструкций маломерных плавательных средств. Представленную конструкцию можно установить в любой части транцевой доски.Крепление датчика эхолота на транец лодки

После сборки представленная система позволяет установить датчик в оптимальном месте транца. Это увеличивает его информативность. Система позволит плавно регулировать глубину, на которую погружается трансдьюсер. Датчик в этом случае может иметь любую конструкцию.

Также спросом пользуется кронштейн из нержавейки DT-150Н. Он также устанавливается на транец при помощи струбцины. Это прочное, надежное крепление. Коннекторы, входящие в комплект с кронштейном, позволяют установить датчик любого типа конструкции. Эта система позволяет регулировать глубину погружения и наклон трубки.

Другие популярные крепления

Популярностью среди рыбаков пользуется универсальное крепление датчика эхолота Humminbird. Этот бренд поставляет на рынок специализированной продукции кронштейны на присосках. Это оригинальная конструкция, которая подходит для датчиков XNT, которые производит компания Humminbird. Датчик легко монтируется и демонтируется.

Для резиновых лодок рекомендуется приобретать крепление типа KRL-300. Представленная модель является более совершенной версией ТК-550. Она позволяет установить практически любой трансдьюсер на борту резиновых или ПВХ-лодок без транца.

Вместо струбцины у представленной разновидности крепления поставляется специальная деталь. Это опорный элемент, который изготовлен из пластмассы. Материал для изготовления кронштейна отличается высокой прочностью. Опорная деталь монтируется на борт лодки при помощи клея (входит в комплект).

Самостоятельное крепление

Крепление датчика эхолота на транец своими руками может быть стационарным или съемным. Выбор зависит от типа лодки, особенностей применения оборудования. Если лодка у рыбака одна, эхолот используется только на ней, можно приклеить держатель непосредственно к материалу плавательного средства.Крепление датчика эхолота на транец своими руками

Кронштейн, купленный или изготовленный самостоятельно, в этом случае стационарно крепится к конструкции при помощи эпоксидного клея. Этот вариант подходит владельцам лодок из резины или ПВХ. Убрать кронштейн в этом случае больше не получится. Он останется на лодке.

Если плавательное средство имеет деревянный или пластиковый транец, можно прикрепить держатель к нему при помощи саморезов. Отрегулировать положение датчика в этом случае будет невозможно. Он будет находиться постоянно на одном и том же месте. Этот вариант крепления имеет ряд недостатков. Поэтому рыбаки чаще применяют иные способы монтажа оборудования.

Плавающий трансдьюсер

Крепление датчика эхолота на лодку ПВХ или из резины, у которой нет транца, может быть выполнено при помощи представленного далее метода. Такую конструкцию применяют преимущественно на водоемах без течения.

Чтобы создать плавающую конструкцию для датчика, потребуется прикрепить к скамейке корпус эхолота. В подобных конструкциях плавательных средств обязательно предусмотрено наличие сидений.

Датчик нужно прикрепить к пластиковой бутылке. Провод будет проходить вдоль ее горлышка. Монтаж можно выполнить при помощи скотча или изоленты. Полученную конструкцию можно спустить на воду.

Провод эхолота достаточно прочный. Поэтому дополнительное его усиление не требуется. Если потребует датчик заглубить, в бутылку набирают воду. От ее количества зависит уровень погружения датчика. Это простая, но эффективная конструкция.

Самодельный съемный держатель

Крепление датчика эхолота своими руками выполнить просто. При этом кронштейн может быть съемным. Это один из лучших вариантов крепления для ПВХ-лодок и плавательных средств с жестким каркасом. Такой кронштейн позволит регулировать положение датчика.Крепление датчика эхолота на лодку ПВХ

Чтобы изготовить представленную конструкцию самостоятельно, необходимо подготовить ряд материалов. Представленный кронштейн изготавливают из металлической трубы. Потребуется металлопластиковая труба. Она должна иметь диаметр около 1,5 см, а длину – 1 м. Металлическая труба должна иметь диаметр 1,6 см. В нее будет помещен пластиковый шланг.

Также следует подготовить 2 хомута, струбцину, шплинт. При монтаже понадобятся резиновые прокладки. Эти элементы нарезают из велосипедной камеры. Также следует приобрести болты М4 и гайки. Их потребуется 4 шт.

Создание крепления

Чтобы изготовить крепление датчика эхолота на транец, необходимо собрать конструкцию из перечисленных выше материалов. К струбцине потребуется прикрепить металлическую трубу. Ее длина должна быть 40 см. Для монтажа применяют 2 хомута. Также применяются резиновые прокладки.

В смонтированную металлическую трубу нужно ввести металлопластиковую трубку. Ее низ расплющивают. Так внутренняя часть не выскользнет из установленного места. В расплюснутой части трубки нужно сделать 2 отверстия. С их помощью будет установлен трансдьюсер.

Датчик монтируется при помощи болтов. Нужно при этом использовать шайбы. Чтобы конструкция не раскрутилась от вибрации, рекомендуется применять контргайку или гравер. Чтобы контролировать уровень погружения датчика, в трубке нужно сделать несколько отверстий под шплинт на разной высоте.

Выбор места установки

Крепление датчика эхолота нужно выполнить правильно. Для этого рекомендуется продумать, в каком участке транца это будет целесообразнее. При этом учитывают форму, особенности конструкции плавательного средства.

Трансдьюсер заглубляется в воду. Причем он должен находиться на плоскости, проходящей параллельно поверхности водоема. Если он находится под углом, передаваемая устройством информация будет искажаться. Следует учесть, что при движении лодки воздух будет поступать под ее дно. Пузырьки могут создавать помехи.

Если плавательное средство не отличается большими габаритами, датчик монтируют за кормой. Самодельный кронштейн в этом случае будет предпочтительнее. Покупные разновидности при зацепе могут повредить транец. Кронштейн должен монтироваться не очень жестко. В этом случае разрешается даже установка на липучку или присоску. В зависимости от конфигурации, особенностей плавательного средства нужно выбрать место, где помехи будут минимальными. Иначе эксплуатация эхолота будет бессмысленной.

Монтаж приспособления

После правильного выбора места можно приступать к креплению датчика эхолота. Для этого струбцину, предусмотренную в конструкции, фиксируют на транце плавательного средства.

После этого трансдьюсер следует заглубить. Регулируют его погружение при помощи шплинта. К верхней части металлопластиковой трубы нужно прикрепить корпус самого эхолота. Чтобы провод не двигался, его фиксируют к трубе. Для этого можно применять изоленту или небольшие пластиковые хомуты.

После проведенной работы можно использовать самодельное устройство. При необходимости его можно будет легко снять. Это позволит не повредить хрупкую электронику в процессе транспортировки. Эксплуатация прибора будет эффективной, комфортной. Время, проведенное в условиях водоема, запомнится только положительными моментами.

Рассмотрев, как выполнить крепление датчика эхолота, можно самостоятельно создать и установить кронштейн на своем плавательном средстве.
